Presión absoluta
La presión de un sistema se define como la fuerza ejercida por el sistema sobre una unidad de área de sus límites, típicamente libras por pulgada cuadrada. La presión absoluta se compara con un vacío perfecto, por lo que es igual a la presión manométrica más la presión atmosférica (14,7 psi).
Precisión
La conformidad de una indicación con su verdadero valor. La precisión es un porcentaje del valor de escala completa. Por lo tanto, un manómetro de 0/160 psi con una precisión de escala completa de ±1 % significa que el manómetro tendrá una precisión de más o menos 1,6 psi.
Condiciones ambientales
Las condiciones ambientales (presión, temperatura, etc.) del medio que rodea al instrumento.
Tubo de Bourdon
Principio de funcionamiento del manómetro
La mayoría de los manómetros que se utilizan hoy en día tienen un tubo de Bourdon como elemento de medición. El propio tubo de Bourdon se ondula finamente en un semicírculo (en forma de C) o espiral.
El tubo de Bourdon funciona detectando la presión y convirtiendo esa presión en desplazamiento, de modo que cuando se aplica presión a través de la conexión, el tubo de Bourdon se endereza y hace que el movimiento de precisión se desplace hacia arriba o hacia abajo para las mediciones de vacío. Luego, se mueve la aguja del manómetro indicando la presión ingresada. El sistema de Bourdon es analógico y no requiere ninguna fuente de energía adicional.
Los manómetros Winters miden el vacío total (Hg), el compuesto y los rangos de presión de hasta 20 000 psi. Son adecuados para todos los líquidos y medios gaseosos limpios y que no obstruyen.
Presión de rotura
La presión máxima que se puede aplicar al tubo de Bourdon sin romperlo o causar fugas en un transmisor.

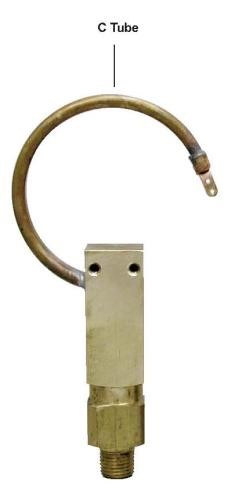

Tubo de Bourdon tipo C
El tubo de Bourdon en forma de C tiene una sección transversal elíptica hueca. Está cerrado en un extremo y conectado a la presión del fluido en el otro. Cuando se aplica presión, su sección transversal se vuelve más circular, haciendo que el tubo se enderece, hasta que la fuerza de la presión se equilibra con la resistencia elástica del material del tubo. Un puntero está unido al extremo cerrado del tubo a través de un brazo de articulación y un conjunto de piñón y engranaje, que hace girar el puntero alrededor de una escala graduada.
Tipo de cápsula
Cuando esté en funcionamiento, la cápsula se moverá en proporción a la diferencia de presión aplicada en el conjunto de la unidad de la cápsula. El movimiento lineal de la cápsula es captado por un brazo impulsor y transmitido como un movimiento giratorio a través de un conjunto de tubo de torsión. El mecanismo indicador multiplica la rotación del tubo de torsión a través de un engranaje y piñón al puntero indicador. Debido a la elasticidad tanto de la cápsula como del resorte en un elemento de cápsula cargado por resorte, la relación entre la presión aplicada y el movimiento de la cápsula es lineal.
Presión diferencial
La diferencia medida entre dos presiones separadas pero relacionadas.
Presión manométrica
Presión medida en relación con la presión atmosférica ambiental. Esto es normalmente lo que miden los manómetros Winters.

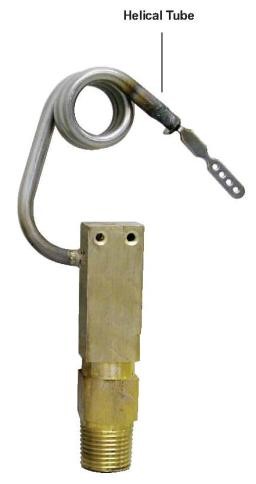

Tubo de Bourdon Helicoidal
Los tubos de Bourdon helicoidales se utilizan para medir presiones superiores a 1000 psi.
Histéresis
La diferencia máxima en la salida, en cualquier valor medido dentro de un rango especificado, cuando el valor se aproxima primero al aumentar y luego al disminuir la presión.
Linealidad
La desviación máxima de cualquier punto de calibración, en una línea recta especificada, durante cualquier ciclo de calibración.
Ciclo de vida
El número de veces que un instrumento puede proporcionar una medición de presión dentro de su tolerancia de precisión especificada en todo el rango.Conexión de procesoLa conexión que se utiliza para conectar el instrumento al proceso que está midiendo. El tipo estándar de conexión que utiliza Winters es NPT (National Pipe Thread).
Repetibilidad
La capacidad de reproducir lecturas de salida cuando se aplica el mismo valor de presión consecutivamente, bajo las mismas condiciones y en la misma dirección.
Tiempo de respuesta
El tiempo requerido para que la salida aumente a un porcentaje específico de su valor final, como resultado de un cambio brusco en la presión.
Vacío
Vacío medido en relación con la presión atmosférica ambiental, que es de 14,7 psi. Por lo tanto, cualquier presión que esté por debajo de 14,7 psi se considera vacío y, por lo general, se mide en pulgadas de mercurio (inHg).
