En muchas plantas industriales, el rendimiento de un intercambiador de calor no cae de forma repentina. Se deteriora lentamente, casi en silencio. Aumenta el consumo energético, suben las temperaturas de salida, se incrementa la caída de presión… y cuando finalmente se interviene el equipo, el problema ya lleva meses afectando la operación.
Dos fenómenos suelen estar detrás de esa pérdida de eficiencia: el ensuciamiento (fouling) y la incrustación (scale). Aunque a veces se usan como sinónimos, no son lo mismo, ni se comportan igual, ni se combaten de la misma forma.
Entender la diferencia es el primer paso para proteger la eficiencia térmica y reducir costos operativos.
1. ¿Qué es incrustación (scale)?
La incrustación es la formación de depósitos sólidos cristalinos sobre las superficies de transferencia de calor. Generalmente está asociada a la precipitación de sales disueltas en el agua, especialmente:
- Carbonato de calcio
- Sulfato de calcio
- Sílice
- Sales de magnesio
Cuando el agua se calienta, cambian las condiciones de solubilidad. Si la concentración supera el punto de saturación, los sólidos precipitan y se adhieren a las superficies metálicas.
La incrustación forma una capa dura, adherente y con muy baja conductividad térmica.
Y aquí está el problema:
una capa extremadamente delgada puede tener un impacto enorme en la eficiencia.
Por ejemplo, un aumento de apenas 0.001 pulgadas en incrustación puede incrementar el consumo energético en alrededor de 10–11%. Esto ocurre porque el calor ya no se transfiere directamente del metal al fluido, sino a través de una barrera aislante.
2. ¿Qué es ensuciamiento (fouling)?
El ensuciamiento es un concepto más amplio. Incluye cualquier depósito no deseado que se acumule sobre la superficie de transferencia térmica.
Puede incluir:
- Sólidos en suspensión
- Lodos
- Partículas finas
- Material orgánico
- Biofilm (actividad biológica)
- Óxidos metálicos
A diferencia de la incrustación cristalina, el fouling suele ser más heterogéneo y puede generar:
- Obstrucción de canales
- Reducción del flujo
- Incremento de caída de presión
- Zonas de baja velocidad
- Crecimiento biológico
En intercambiadores de placas, por ejemplo, el ensuciamiento puede bloquear parcialmente los canales estrechos. En intercambiadores de carcasa y tubos, puede acumularse en las aletas internas o reducir el diámetro efectivo de los tubos.
3. Diferencias clave entre incrustación y ensuciamiento
La incrustación está asociada principalmente a química del agua y precipitación de sales disueltas.
El ensuciamiento está asociado a sólidos en suspensión, contaminación externa y actividad biológica.
La incrustación suele ser dura y cristalina.
El ensuciamiento puede ser blando, lodoso o biológico.
La incrustación está relacionada con la calidad química del agua.
El ensuciamiento depende mucho de la filtración, la limpieza y la condición del circuito.
Ambos reducen la eficiencia térmica, pero sus mecanismos y soluciones son distintos.
4. Consecuencias operativas
El impacto no es solo técnico, es financiero.
Cuando un intercambiador se ensucia o incrusta:
- Se requiere mayor diferencial de temperatura para lograr la misma transferencia.
- Se incrementa el consumo de energía.
- Se reducen los caudales.
- Se elevan las temperaturas de operación.
- Se acelera la corrosión bajo depósitos.
- Se acorta la vida útil del equipo.
En sistemas de enfriamiento, puede afectar condensadores, chillers, bombas de calor y torres de enfriamiento.
En procesos industriales, puede comprometer evaporadores, calentadores y sistemas térmicos críticos.
En todos los casos, el resultado final es el mismo:
más OPEX y menor confiabilidad.
5. Cómo prevenir incrustaciones
La prevención de incrustación comienza con el control químico del agua.
Algunas estrategias incluyen:
- Control del índice de saturación (Langelier, Ryznar).
- Control de dureza.
- Control de ciclos de concentración en torres.
- Dosificación de inhibidores.
- Uso de acondicionadores físicos de agua.
En aplicaciones donde se busca reducir el uso de químicos, existen tecnologías de acondicionamiento físico del agua (como sistemas magnéticos o electrónicos) que modifican la estructura de cristalización del carbonato de calcio, reduciendo su adherencia a superficies.
Estas soluciones no eliminan los sólidos disueltos, pero pueden disminuir significativamente la formación de incrustaciones adherentes.
6. Cómo prevenir ensuciamiento
Aquí la clave es la filtración y separación de sólidos en suspensión.
Algunas soluciones utilizadas en la industria incluyen:

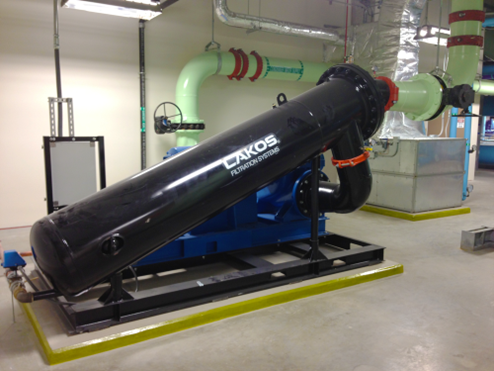

Separadores centrífugos
Equipos como los separadores tipo hidrociclón eliminan sólidos más pesados que el agua sin necesidad de cartuchos ni consumibles. Son ideales para torres de enfriamiento con arrastre de arena o sólidos minerales.
Filtración lateral (side stream filtration)
Permite filtrar continuamente una fracción del caudal total del sistema, reduciendo la carga de sólidos suspendidos y evitando su acumulación en intercambiadores.
Filtros automáticos autolimpiantes
Mantienen bajo el nivel de sólidos sin requerir paradas frecuentes.
Control biológico
En circuitos abiertos, la actividad biológica puede formar biofilm que actúa como aislante térmico. El control microbiológico es clave para evitarlo.
7. Enfoque integral: química + filtración + monitoreo
Un error común es atacar solo uno de los factores.
No sirve dosificar químicos si el sistema está lleno de sólidos en suspensión.
No sirve filtrar si el agua está químicamente inestable.
Un programa efectivo debe integrar:
- Análisis de agua
- Filtración adecuada
- Control de sólidos
- Monitoreo de presión diferencial
- Seguimiento térmico
Medir temperaturas de entrada y salida, caída de presión y consumo energético permite detectar el problema antes de que el intercambiador se convierta en un cuello de botella.
Diseño del intercambiador: un factor clave en la mitigación
Además de la calidad del agua y la filtración, el propio diseño del intercambiador de calor juega un papel fundamental en la mitigación del ensuciamiento y la incrustación. Algunos intercambiadores de placas incorporan geometrías corrugadas especialmente diseñadas para generar altos niveles de turbulencia dentro de los canales. Esta turbulencia controlada incrementa el coeficiente de transferencia térmica y, al mismo tiempo, reduce la posibilidad de que partículas o cristales precipitados se adhieran a la superficie. En lugar de permitir zonas muertas o de baja velocidad —donde suelen formarse depósitos— el flujo se mantiene dinámico, dificultando la acumulación.
Adicionalmente, ciertos diseños permiten implementar sistemas de limpieza en sitio (CIP, Clean-In-Place) o incluso secuencias de retrolavado que ayudan a remover depósitos antes de que se consoliden como incrustaciones duras. Esto no elimina la necesidad de un buen control químico o de filtración, pero sí extiende los intervalos entre mantenimientos mayores y reduce el impacto operativo del ensuciamiento. En otras palabras, no todos los intercambiadores reaccionan igual frente a la misma calidad de agua: el diseño hidráulico interno puede ser una herramienta activa para defender la eficiencia térmica.
Conclusión
El ensuciamiento y la incrustación no son fallas del equipo.
Son síntomas de un sistema mal gestionado.
Cada décima de milímetro de depósito representa energía desperdiciada.
Cada aumento de caída de presión es dinero adicional en bombeo.
Cada parada para limpieza es pérdida de productividad.
Prevenir es más rentable que limpiar.
Y en sistemas térmicos industriales, la eficiencia no se corrige después.
Se protege desde el diseño del tratamiento de agua y la filtración.
