Primero entendamos el propósito de los intercambiadores de calor, por ejemplo, el intercambiador de calor de placas.
El objetivo principal de un intercambiador de calor de placas en un entorno industrial es transferir energía térmica entre dos fluidos sin que exista contacto directo entre ellos.
Estos intercambiadores están formados por una serie de placas delgadas, generalmente fabricadas en acero inoxidable u otros materiales resistentes a la corrosión, dispuestas en capas alternadas.
Veamos algunos detalles más:
1. Transferencia de calor
Los intercambiadores de calor de placas ofrecen una transferencia de calor eficiente en una estructura relativamente compacta y ligera.
Su diseño único proporciona una gran superficie de intercambio, lo que mejora la eficiencia térmica.
Los fluidos circulan a través de los canales formados por las placas, permitiendo una transferencia de calor muy eficiente.
2. Separación de fluidos
Su función principal es mantener separados los fluidos caliente y frío mientras se permite el intercambio de calor.
Por ejemplo, en procesos industriales, pueden enfriar aceite utilizando agua sin que ninguno de los fluidos se contamine.
3. Diseño compacto
Los intercambiadores de placas son populares porque son:
Compactos: ocupan menos espacio que otros tipos de intercambiadores, como los de carcasa y tubos.
Eficientes: los fluidos están expuestos a una mayor área de transferencia de calor.
Fáciles de mantener: pueden desmontarse para mantenimiento retirando las placas.
¿Cómo podemos hacer más eficientes los intercambiadores de calor de placas?
Utilizando mantas de aislamiento térmico de alta calidad, como se muestra a continuación.

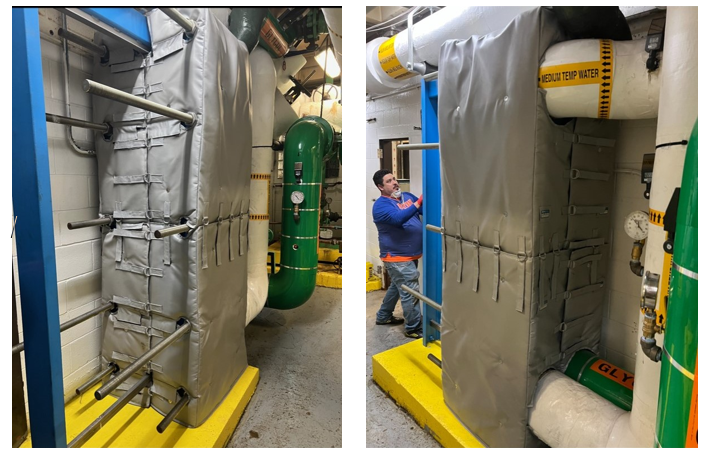

Mantas de aislamiento reutilizables Shannon Global Energy Solutions para intercambiadores de placas y marco.
Ejemplo: Especificación de diseño LT250VP.
Mantas de aislamiento removibles y reutilizables para intercambiadores de calor
Las mantas de aislamiento Shannon están diseñadas, desarrolladas y fabricadas para ofrecer ajuste preciso, calidad y alto desempeño.
Son fáciles de instalar, retirar y reinstalar para inspecciones y mantenimiento, con una vida útil estimada de 15 años.
Beneficios de aislar un intercambiador de calor de placas en aplicaciones industriales
Eficiencia energética
Aunque las tuberías suelen aislarse, los intercambiadores de placas muchas veces quedan expuestos.
Sin embargo, aislarlos puede reducir significativamente los costos de energía.
Al minimizar las pérdidas de calor, el intercambiador opera de manera más eficiente, reduciendo el consumo energético y la huella de carbono de la instalación.
Conservación del calor
Sin aislamiento, un intercambiador de placas irradia calor al ambiente, de manera similar a las tuberías sin aislamiento.
El aislamiento ayuda a conservar esa energía térmica y evita pérdidas innecesarias.
Además, mantiene temperaturas óptimas de operación para el flujo de gases y líquidos, mejorando la eficiencia del proceso.
Prevención de condensación
Las diferencias de temperatura pueden generar condensación en la superficie del intercambiador.
El aislamiento ayuda a prevenir este fenómeno al mantener una temperatura más estable en la superficie del equipo.
Mayor vida útil del equipo
Un aislamiento adecuado protege el intercambiador frente a factores ambientales, lo que prolonga su vida útil.
Esto reduce las inversiones de capital a largo plazo y disminuye los requerimientos de mantenimiento.
Seguridad
Las mantas de aislamiento removibles y reutilizables también cumplen una función importante de seguridad industrial, protegiendo a operadores y personal de contacto con superficies calientes.
Esto contribuye a un ambiente de trabajo más seguro.
¿Por qué especificar sistemas de aislamiento Shannon Insultech® para intercambiadores de calor?
- Diseño CAD para ajuste preciso y acabado de alta calidad
- Fabricación CNC que garantiza precisión y calidad constante
- Especificaciones completas para adaptarse a condiciones de temperatura y operación en campo
- Cada manta incluye una placa metálica grabada con código de control de calidad para identificación
- Sujetadores integrados para instalación y desmontaje rápido
- Diseños probados bajo estándares ASTM, UL e ISO
Conclusión
Aislar un intercambiador de calor de placas on mantas de aislamiento removibles y reutilizables de alta calidad, fabricadas a medida y con sistemas de fijación integrados, no solo mejora la eficiencia energética, sino que también incrementa la seguridad y prolonga la vida útil del equipo.
En definitiva, se trata de una inversión rentable que mejora el desempeño del sistema y reduce los costos operativos.
Fuente:
8 de mayo de 2024 | Tomado y traducido del Blog de Shannon
