Las válvulas de control desempeñan un papel fundamental en la operación segura, confiable y eficiente de las plantas de generación eléctrica. Se utilizan para regular el flujo de fluidos en distintos procesos, como la generación de vapor, los sistemas de agua de enfriamiento y el suministro de combustible. La selección adecuada y el uso correcto de las válvulas de control puede tener un impacto directo en el rendimiento global y la seguridad operativa de la planta.

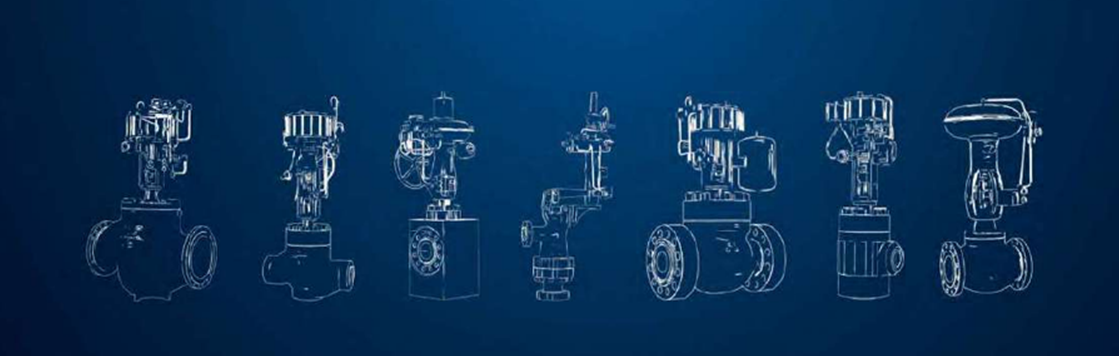

Principales Tipos de Válvulas de Control Utilizadas en Generación de Energía
Existen diversos tipos de válvulas de control que se emplean habitualmente en plantas de energía, incluyendo válvulas de globo, válvulas de bola y válvulas mariposa. Cada una tiene ventajas particulares y limitaciones técnicas, por lo que su elección debe basarse en la aplicación específica y en los requisitos de operación.
Las válvulas tipo globo son ampliamente utilizadas gracias a su alta precisión y comportamiento de flujo lineal. Son ideales para aplicaciones que requieren un control exacto del caudal, como los sistemas de control de turbinas de vapor.
Las válvulas de bola se destacan por su resistencia mecánica y facilidad de mantenimiento. Se aplican comúnmente en sistemas sometidos a altas presiones, como los circuitos de agua de enfriamiento.
Las válvulas mariposa ofrecen un diseño compacto y ligero, lo que las hace perfectas para instalaciones donde el espacio es limitado. Son frecuentemente utilizadas en sistemas de suministro de combustible, donde se requiere una regulación efectiva del flujo.
¿Cómo Contribuyen las Válvulas de Control a la Regulación de una Planta de Energía?

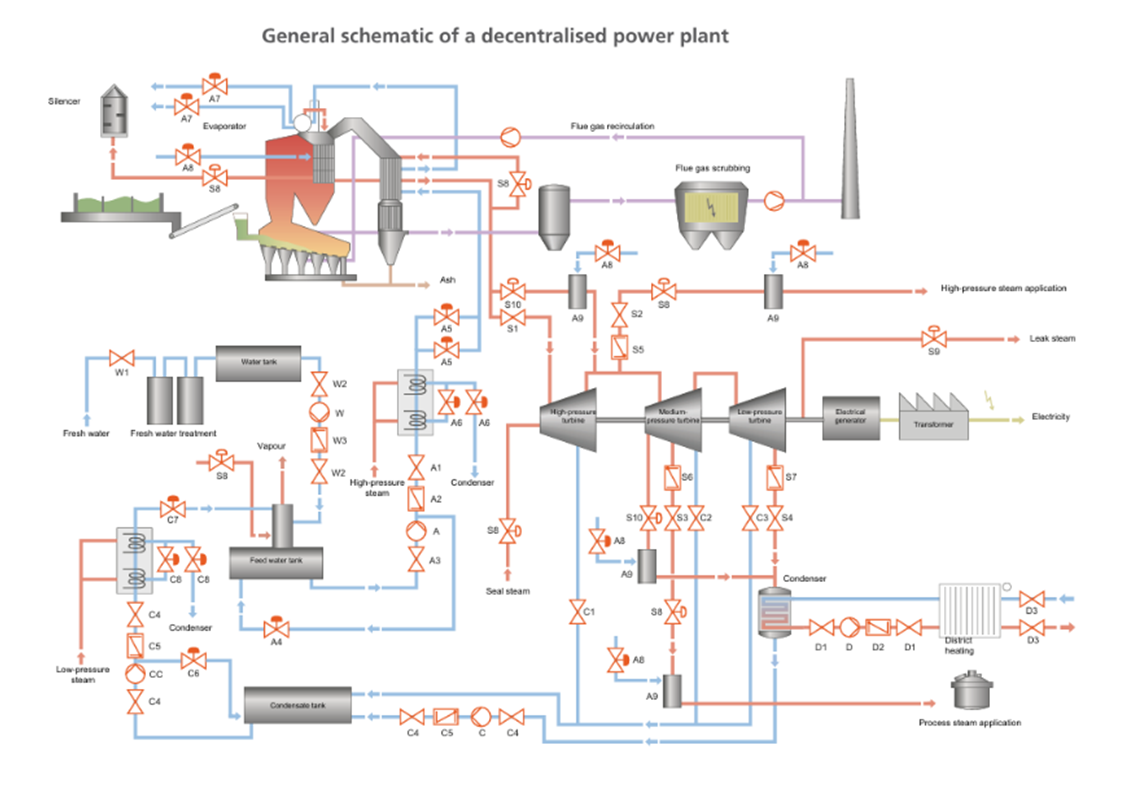

Las válvulas de control son clave para la regulación de las operaciones dentro de una planta termoeléctrica, ya que permiten un control preciso y dinámico del flujo de fluidos en múltiples procesos. Al modificar el caudal, ayudan a mantener parámetros críticos como la presión, la temperatura y la velocidad del flujo en los niveles deseados. Esto permite optimizar el rendimiento energético y garantizar una operación segura y estable.
Esto se puede ver en los sistemas de generación de vapor, donde regulan el paso de vapor hacia las turbinas.
En los sistemas de enfriamiento, ajustan el flujo de agua hacia los condensadores.
En los sistemas de alimentación de combustible, dosifican con precisión el suministro hacia las calderas.
En resumen, las válvulas de control no solo ayudan a mantener las condiciones operativas ideales en una planta de energía, sino que además maximizan la eficiencia térmica, reducen el desgaste de los equipos críticos y refuerzan la seguridad operacional. Su correcto dimensionamiento y selección—especialmente cuando provienen de fabricantes de clase mundial—es una inversión estratégica para garantizar continuidad y excelencia en la operación energética.
Factores Clave al Seleccionar Válvulas de Control para Plantas de Energía
Al seleccionar válvulas de control para una planta termoeléctrica, se deben considerar varios aspectos importantes:
Características de Flujo: La válvula debe tener un perfil de flujo que se adecúe perfectamente a las necesidades específicas de la aplicación, incluyendo caudal, caída de presión y tipo de fluido.
Condiciones de Operación: Es fundamental tener en cuenta las condiciones bajo las cuales operará la válvula, como temperaturas extremas, altas presiones y características del fluido (como viscosidad o presencia de sólidos).
Integración con el Sistema de Control: La válvula debe ser totalmente compatible con la arquitectura del sistema de automatización de la planta, y responder adecuadamente a las señales enviadas desde el sistema de control.
Facilidad de Mantenimiento: Se debe priorizar el uso de válvulas con diseño simple, partes de repuesto fácilmente disponibles y que permitan un desmontaje rápido para facilitar tareas de inspección y limpieza.
Requisitos de Seguridad: La válvula debe cumplir con normativas internacionales de seguridad industrial y contar con características como válvulas de alivio, que garanticen la protección del personal y los activos ante situaciones de sobrepresión u operación anómala.
Beneficios de Utilizar Válvulas de Control en Plantas de Generación de Energía
El uso adecuado de válvulas de control en este tipo de instalaciones puede generar beneficios significativos, como:
Mayor Eficiencia Operativa: Al regular con precisión el flujo de fluidos, las válvulas de control contribuyen a optimizar el intercambio térmico, reducir pérdidas energéticas y mejorar el rendimiento global de la planta.
Seguridad Reforzada: Al mantener el flujo de proceso dentro de parámetros seguros y contar con mecanismos de alivio, estas válvulas elevan el nivel de seguridad de la operación.
Mejor Control de Procesos: Su capacidad para ajustar el comportamiento del sistema en tiempo real permite mantener condiciones estables, minimizar variaciones y lograr una operación más controlada y predecible.
¿Cómo funciona una válvula de control en el sistema de una planta de generación eléctrica?
Una válvula de control en un sistema de planta de energía funciona ajustando el flujo de fluido en respuesta a señales enviadas por el sistema de control. La válvula se instala en la línea de tuberías y está conectada a un sistema que, mediante sensores y algoritmos avanzados, determina la posición ideal del elemento de cierre. El sistema envía esta información al actuador, que mueve la válvula para alcanzar el caudal deseado.
En este tipo de válvulas, el control del fluido se realiza mediante el movimiento de un elemento de cierre —como un disco, un tapón o una bola—, el cual está acoplado a un actuador. Este puede ser eléctrico, neumático o hidráulico, dependiendo de las necesidades del proceso. Cuando el sistema de control emite una señal, el actuador ajusta la posición del elemento de cierre, lo que modifica el paso del fluido con gran precisión.
Por ejemplo, en un sistema de generación de vapor, se puede utilizar una válvula de control para regular el flujo de vapor hacia las turbinas. El sistema de control mide la presión y temperatura del vapor y envía las señales necesarias para ajustar el flujo de vapor en tiempo real. La válvula responde modificando la posición del elemento de cierre, asegurando así un suministro adecuado y constante hacia las turbinas.
En resumen, las válvulas de control actúan como el “músculo” de los sistemas automatizados, permitiendo regular el flujo de fluidos en función de las condiciones medidas y las órdenes enviadas por el sistema de control. Esto resulta clave para mantener las condiciones óptimas de operación y maximizar el rendimiento del sistema.
¿Cómo pueden las válvulas de control mejorar la eficiencia de una planta de generación eléctrica?
Las válvulas de control pueden incrementar la eficiencia de las plantas de generación energética de múltiples maneras:
Control de Flujo Preciso: Estas válvulas permiten una regulación exacta del flujo de fluido en distintos procesos clave como la generación de vapor, los sistemas de agua de enfriamiento y el suministro de combustible. Al mantener el caudal y la presión dentro de los rangos óptimos, contribuyen directamente a mejorar la eficiencia energética de la planta.
Reducción de Pérdidas Energéticas: Un control preciso del flujo evita desperdicios. Por ejemplo, en sistemas de generación de vapor, una válvula de control bien ajustada evita la producción innecesaria de vapor, reduciendo así el consumo energético asociado.
Mejor Control de Procesos: La capacidad de ajustar dinámicamente las condiciones operativas (como presión y temperatura) permite mantener los procesos bajo control, lo cual mejora la estabilidad, el desempeño general y reduce el desgaste innecesario de los equipos.
Mayor Seguridad Operativa: Estas válvulas también elevan los estándares de seguridad al prevenir situaciones como la sobrepresión o el flujo incontrolado de fluidos, lo que protege tanto a los equipos como al personal.
En conjunto, las válvulas de control son fundamentales para lograr una operación eficiente, segura y confiable en plantas de generación eléctrica, al permitir una regulación inteligente del flujo de fluidos, optimizando el uso de energía y reduciendo riesgos.
¿Cuáles son las aplicaciones más comunes de las válvulas de control en las plantas de generación eléctrica?
Las válvulas de control se utilizan en una variedad de aplicaciones clave dentro de las plantas de generación eléctrica, entre ellas:
Sistemas de Generación de Vapor: Estas válvulas regulan el flujo de vapor hacia las turbinas, ayudando a mantener la presión y temperatura óptimas en el sistema. Esto permite mejorar el rendimiento de las turbinas de vapor y garantizar una operación segura y eficiente.
Sistemas de Agua de Enfriamiento: Se emplean para controlar el caudal de agua hacia los condensadores, lo que permite mantener la temperatura adecuada y un flujo constante, optimizando así el desempeño del condensador y su eficiencia térmica.
Sistemas de Suministro de Combustible: Las válvulas de control regulan el flujo de combustible hacia las calderas, ayudando a mantener el caudal y la presión correctos para una combustión eficiente. Esto es clave para que las calderas operen de forma estable y segura.
Sistemas de Alimentación de Agua a Calderas: Controlan el ingreso de agua a las calderas, garantizando que el flujo y la presión se mantengan dentro de los rangos requeridos para una generación de vapor eficaz y confiable.
Sistemas de Desaireación: Se utilizan para gestionar el flujo de agua desaireada dentro del desaireador, ayudando a mantener condiciones de operación adecuadas y contribuyendo a la prevención de la corrosión en el sistema.
Estos son solo algunos ejemplos representativos. Las aplicaciones específicas dependerán de los procesos particulares de cada planta. Sin embargo, las válvulas de control cumplen una función esencial en la regulación de los flujos de fluido, lo que permite mantener las condiciones de operación deseadas y optimizar el desempeño global del sistema energético.
¿Cuáles son los requerimientos de mantenimiento de las válvulas de control en plantas de generación eléctrica?
Los requerimientos de mantenimiento de las válvulas de control varían según el tipo específico de válvula y las condiciones del proceso donde se utilizan. No obstante, existen ciertas prácticas de mantenimiento generalizadas que se deben considerar:
Inspecciones Periódicas: Es fundamental realizar revisiones regulares para verificar el estado general de la válvula y su actuador. Esto incluye una inspección visual, la verificación de la posición de la válvula y la evaluación de su desempeño.
Limpieza Programada: Las válvulas deben limpiarse periódicamente para eliminar residuos, partículas u otros contaminantes que puedan haberse acumulado. Esta limpieza debe hacerse con productos adecuados y siguiendo las recomendaciones del fabricante.
Lubricación Adecuada: Algunas válvulas requieren lubricación periódica para asegurar un funcionamiento suave. El tipo de lubricante y la frecuencia dependerán del diseño de la válvula y del entorno en el que opera.
Calibración: Para garantizar un control preciso, las válvulas deben calibrarse con regularidad. Esto se hace mediante instrumentación de calibración especializada, siguiendo los procedimientos técnicos establecidos por el fabricante.
Reparación o Reemplazo: Si una válvula presenta fallas o daños, debe ser reparada o reemplazada sin demora. Las reparaciones deben ser realizadas por personal capacitado, utilizando piezas originales o equivalentes de calidad.
En resumen, aunque los requerimientos específicos pueden cambiar según el tipo y aplicación, el mantenimiento preventivo de las válvulas de control es esencial para preservar la seguridad, eficiencia y confiabilidad del sistema energético. Esto incluye inspecciones frecuentes, limpieza, lubricación, calibración y reemplazos cuando sea necesario.
¿Cómo pueden integrarse las válvulas de control con los sistemas de automatización de plantas eléctricas?
Las válvulas de control pueden integrarse fácilmente con los sistemas de automatización y supervisión de una planta, permitiendo un control más preciso y eficiente. Algunas formas de integración incluyen:
Integración con sistemas de control centralizado
Las válvulas pueden conectarse directamente a los sistemas de control de planta, permitiendo ajustes automáticos basados en datos de sensores y algoritmos operativos. El sistema determina la posición óptima de la válvula y envía señales al actuador para realizar el ajuste necesario.
Comunicación en red
A través de redes industriales (como protocolos Fieldbus, HART o Modbus), las válvulas de control pueden ser monitoreadas y operadas de manera remota. Esto permite a los operadores ver el estado de las válvulas desde una sala de control y realizar ajustes sin necesidad de intervenir físicamente en campo.
Integración con sistemas SCADA
La conexión con sistemas de Supervisión, Control y Adquisición de Datos (SCADA) permite un monitoreo en tiempo real del comportamiento de las válvulas. Gracias a esta información, los operadores pueden tomar decisiones informadas para mejorar el rendimiento y la seguridad de la planta.
Conexión con PLCs
Al integrarse con Controladores Lógicos Programables (PLC), las válvulas permiten una operación altamente automatizada y eficiente, con respuestas rápidas a condiciones cambiantes del proceso. El PLC procesa señales de sensores y ajusta la válvula de forma automática según la lógica configurada.
La forma exacta de integración dependerá de los requerimientos específicos de cada planta y sus procesos. Sin embargo, una integración adecuada de las válvulas de control con los sistemas de automatización puede mejorar significativamente el rendimiento, la confiabilidad y la seguridad operativa de la planta.
Conclusión
Las válvulas de control son elementos esenciales en la operación de cualquier planta de generación eléctrica. Al ofrecer un control de flujo preciso, mayor eficiencia y niveles más altos de seguridad, estas válvulas contribuyen de manera decisiva a la estabilidad y confiabilidad del sistema energético.
