Cuando se tiene un proceso de calentamiento usando vapor, y la presión de vapor en el intercambiador de calor es más alta que la contrapresión de la línea de retorno de condensado, la BOMBA-TRAMPA funciona como una TRAMPA estándar operada por flotador, permitiendo que la presión del vapor en el intercambiador de calor descargue el condensado. En estas condiciones, la unidad está trabajando en modo TRAMPA.
Cuando la presión de vapor en el intercambiador de calor cae por debajo de la presión de la línea de retorno de condensado (contrapresión), el condensado retrocede hacia el cuerpo de la BOMBA-TRAMPA, elevando el flotador y abriendo la válvula de entrada del vapor de accionamiento, que luego bombea el condensado a la línea de retorno. En estas condiciones, la unidad está trabajando en modo BOMBA.
Por lo tanto, tenemos dos capacidades distintas y separadas; la CAPACIDAD DE LA BOMBA (cuando funciona en el modo de bomba) y la CAPACIDAD DE TRAMPA (cuando se opera en modo trampa).
A continuación mostramos gráficamente el trabajo de la BOMBA-TRAMPA en ambos modos, con datos numéricos ilustrativos con fines didácticos.
Modo TRAMPA

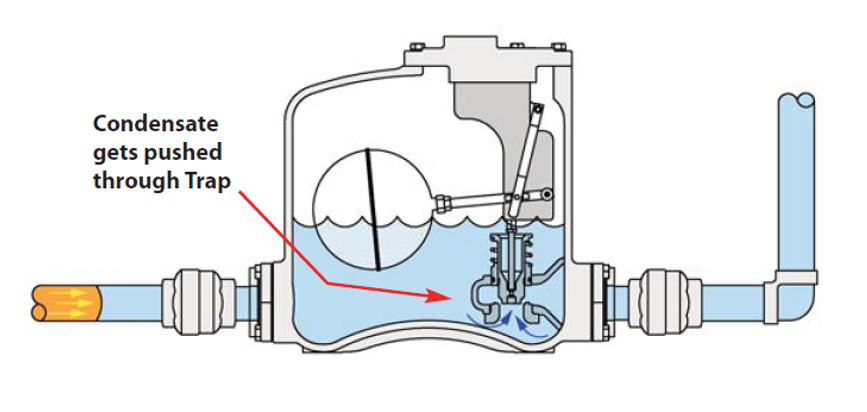

El sistema está funcionando con una presión de entrada de 30 PSIG en el intercambiador de calor. La unidad BOMBA-TRAMPA funciona como una trampa flotador estándar. El condensado es empujado a través de la línea de retorno por la presión de vapor en el intercambiador.
Modo BOMBA

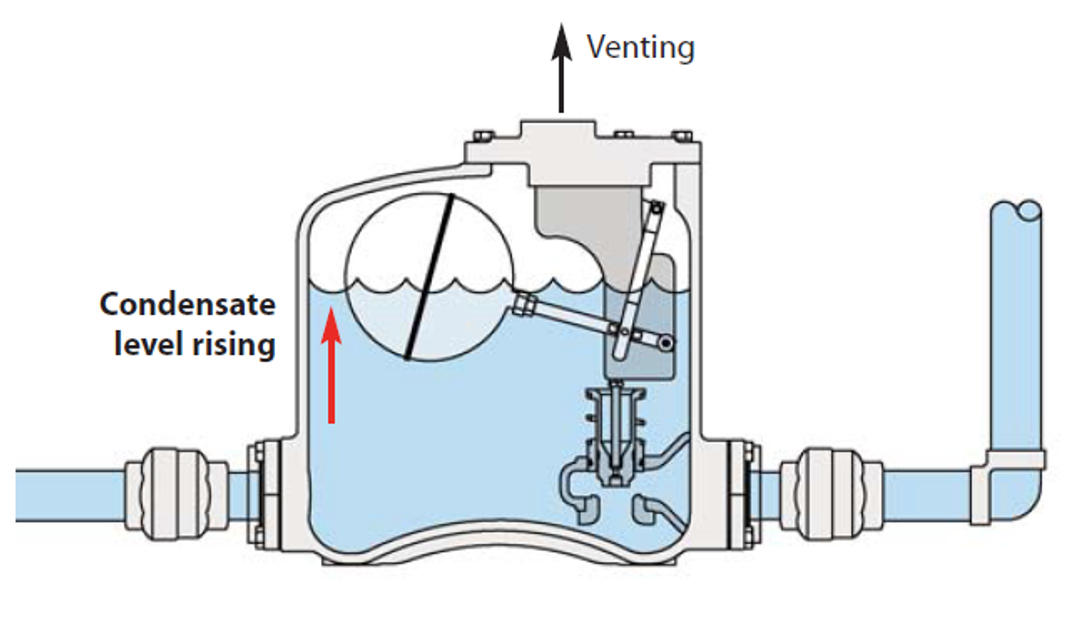

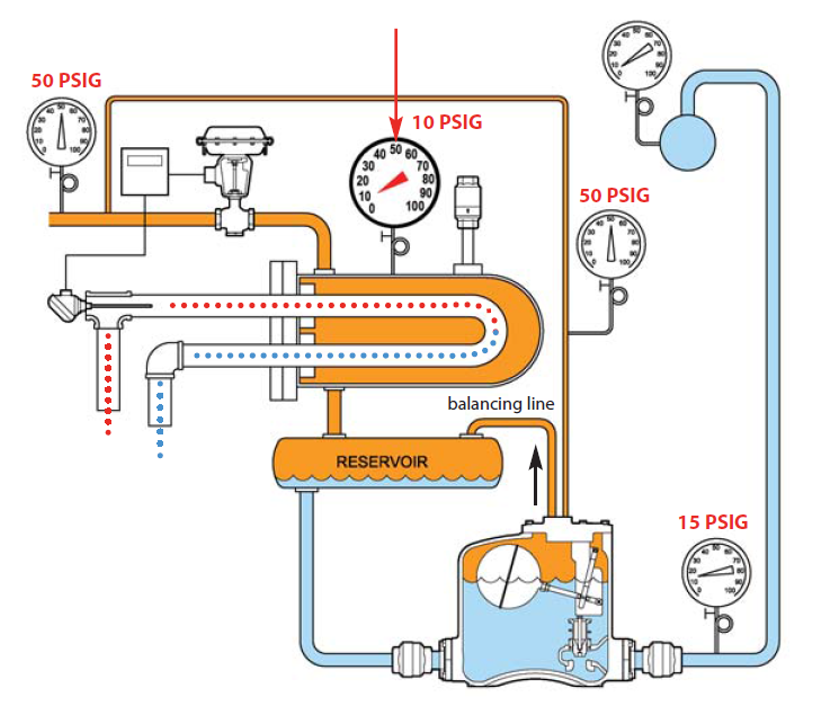

En respuesta a una reducción en la demanda de agua caliente, la presión en el intercambiador de calor ahora se redujo a 10 PSIG. Dado que la contrapresión es de 15 PSIG, el sistema se detiene y el condensado regresa al sistema; el flotador seguirá subiendo hasta activar la bomba y descargar el condensado.
