Válvula de control de compuerta deslizante en comparación con las válvulas de globo estándar
La válvula de control de compuerta deslizante de Schubert & Salzer es una válvula de control compacta, liviana y de alta precisión que se utiliza para controlar líquidos, vapores y medios gaseosos de manera precisa, rápida y económica que está causando revuelo en las aplicaciones de proceso de todo el mundo.
Este artículo identifica las ventajas comparativas de las válvulas de control de compuerta deslizante en comparación con las válvulas de globo estándar.
Válvula de control compacta
La construcción compacta de las válvulas de control de compuerta deslizante significa requerimientos de espacio reducidos y una instalación y mantenimiento más fáciles.
Por ejemplo, una válvula de globo de rango medio (DN150-6 ”) pesa aproximadamente 150 kg. Una válvula de compuerta deslizante del mismo diámetro nominal pesa solo 14,2 kg. Esta enorme reducción de peso y tamaño hace que la instalación y el mantenimiento sean mucho más fáciles y rentables.

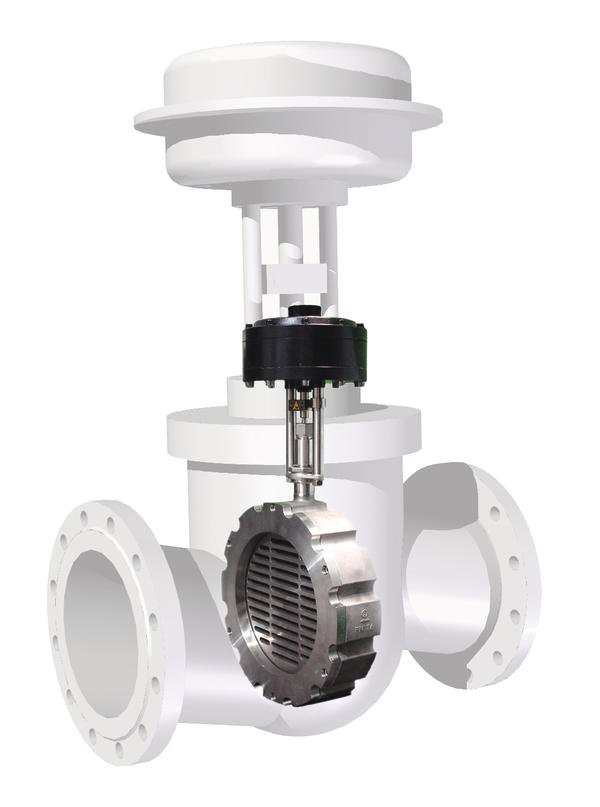

La siguiente imagen ilustra la diferencia de tamaño entre una válvula de control de compuerta deslizante y una válvula de globo estándar con el mismo diámetro nominal.
Válvula de control con valores KVS variables
Es imposible o extremadamente difícil alterar en absoluto el valor KVS de una válvula de globo; por lo general, se requeriría un cuerpo de válvula completamente nuevo.
Sin embargo, con la válvula de control de compuerta deslizante, un simple cambio de la unidad operativa es todo lo que se requiere para cambiar el valor KVS en cualquier momento. La válvula de control de compuerta deslizante tiene un rango posible de KVS de 0.04 a 910.
Válvula de control con fugas extremadamente bajas
Con la válvula de control de compuerta deslizante, las tasas de fuga son inferiores al 0,0001% del valor KVS, debido al diseño innovador y la acción de autolapeo del disco móvil.
Válvula de control con excelente estanqueidad
Debido a la presión del medio o fluido que actúa contra el disco de sellado, la válvula de control de compuerta deslizante tiene una excelente estanqueidad incluso cuando las temperaturas son tan altas como 200 ° C; la válvula de control de compuerta deslizante usa un sello de superficie en lugar de un sello anular.
Válvula de control para reducir el consumo de energía
La válvula de control de compuerta deslizante tiene una carrera muy corta debido a su diseño innovador: el cierre es transversal a la dirección del flujo y no contra ella, como sucede con una válvula de globo estándar. La carrera corta requiere muy poca energía de actuación: la fuerza de actuación (la fuerza necesaria para mover los discos deslizantes) es solo el 10% de la necesaria para mover el émbolo / tapón en una válvula de globo de diámetro idéntico, a la misma presión diferencial. Esto permite el uso de actuadores mucho más pequeños, lo que reduce significativamente el consumo de energía y permite ahorros en los costos de energía.
Válvula de control con control de flujo óptimo
La válvula de control de compuerta deslizante evita problemas de cavitación en la válvula y, por lo tanto, permitirá un funcionamiento silencioso y de baja turbulencia. Los discos ranurados en la válvula de control de compuerta deslizante actúan realmente como un "enderezador o estabilizador de flujo". Esto significa que las burbujas de cavitación dañinas están ubicadas a 1-2 metros más allá de la válvula, donde no causan daño cuando colapsan. Esto es exclusivo de la válvula de control de compuerta deslizante: las válvulas de globo estándar generalmente sufrirán daños por cavitación en aplicaciones con medios turbulentos.
