Existen tres tipos básicos de válvulas de alivio de presión:
1. Las válvulas tipo plataforma accionadas por peso son aquellas en que se usa un peso directo para mantener el asiento cerrado. Esta válvula está limitada a la presión máxima configurada disponible debido al peso requerido. Se necesita una sobrepresión considerable (a menudo 100% o más) para que la plataforma se levante completamente.
2. Las válvulas de plataforma accionadas por peso, también denominadas válvulas accionadas por peso o ventilaciones de conservación, se utilizan tanto para aplicaciones de presión como de vaciado. Las válvulas accionadas por resorte directo son aquellas en que el disco de la válvula o eje se mantiene cerrado mediante un resorte. A medida que la presión aumenta bajo el disco, aumenta la fuerza que empuja el disco. Cuando la fuerza es igual a la fuerza del resorte que empuja hacia abajo, la válvula está en el umbral de apertura. Cualquier aumento adicional de la presión levanta el disco y abre la válvula.

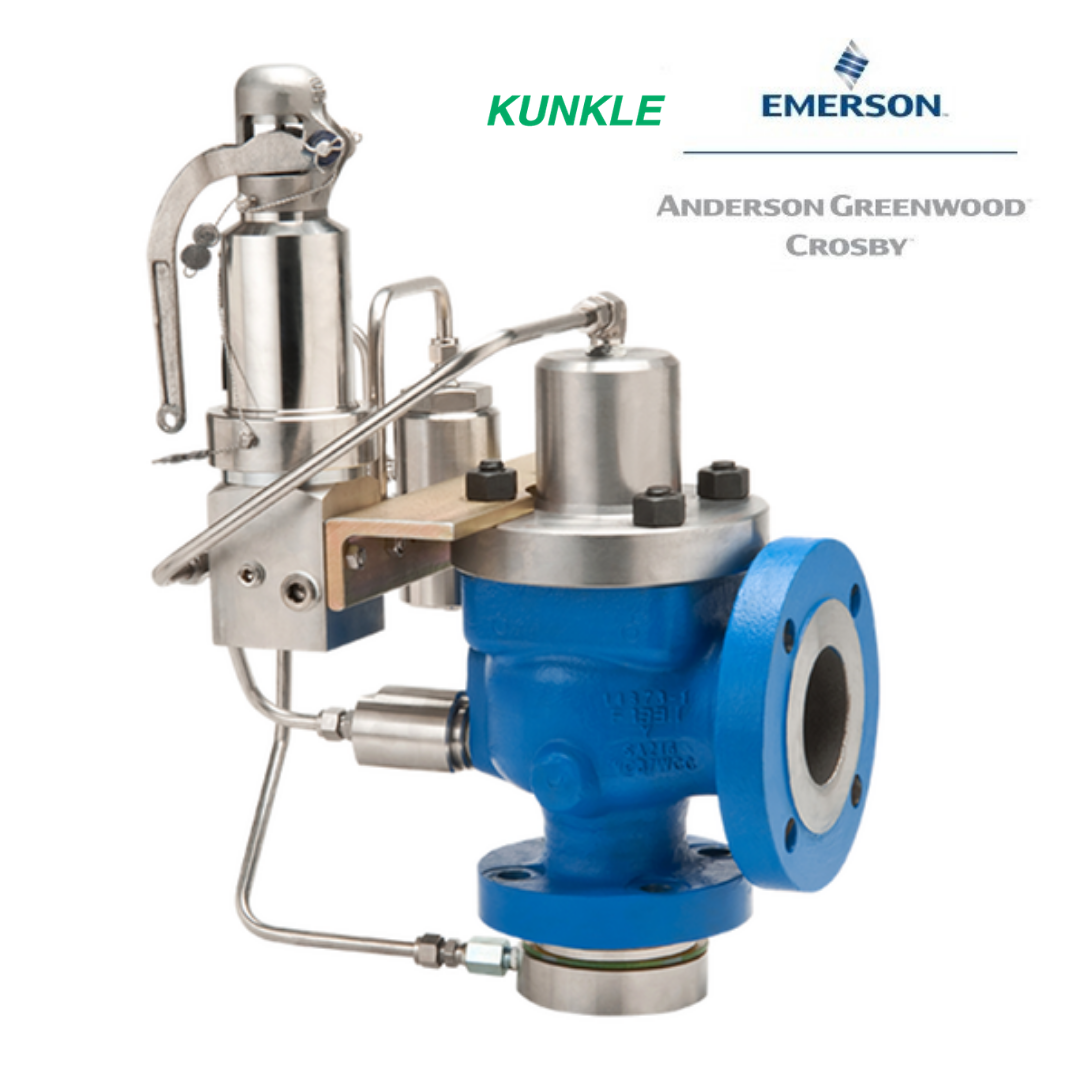

3. Las válvulas de alivio de presión accionadas por piloto (POPRV) son aquellas en que el asiento de la válvula principal se mantiene cerrado mediante la misma presión del sistema. La presión actúa en forma ascendente sobre el área del asiento (área de contacto de asiento a boquilla) y en forma descendente en el costado superior de un miembro en movimiento desbalanceado, generalmente un pistón, llamada área de cúpula. El área del pistón es superior al área del asiento, provocando que la fuerza descendente sea mayor que la fuerza ascendente. Un piloto controla la presión en la cúpula de la válvula principal.
El suministro del piloto transmite la presión del sistema a la cúpula a través del piloto. Cuando la presión del sistema alcanza la presión configurada, el piloto se abre y la presión de la cúpula se reduce, lo que provoca que la válvula principal se abra y descargue el sistema. La reducción de presión de la cúpula es suficiente por lo que la presión ascendente del sistema que actúa sobre el área del asiento excede la fuerza descendente desde el área de cúpula.
¿Qué tipos de válvula de alivio de presión produce Emerson y distribuye MASTER SI?
- PRV de vacío y presión accionadas por peso: Incluye válvulas y salidas de ventilación Varec y los igualadores de presión
de Anderson Greenwood.

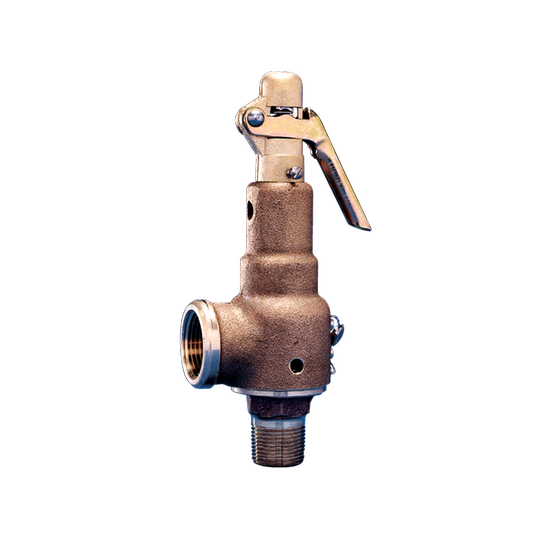

- Válvulas de alivio de presión accionadas por resorte directo: Esta línea, extremadamente diversa, incluye las válvulas Crosby ASME Sección I ASME Sección VIII, Anderson Greenwood y Kunkle.
- Válvulas de alivio de presión accionadas porpiloto: Amplia línea de productos Anderson Greenwood. Las POPRV Anderson Greenwood pueden ser tipo pistón o de tipo diafragma de baja presión.
