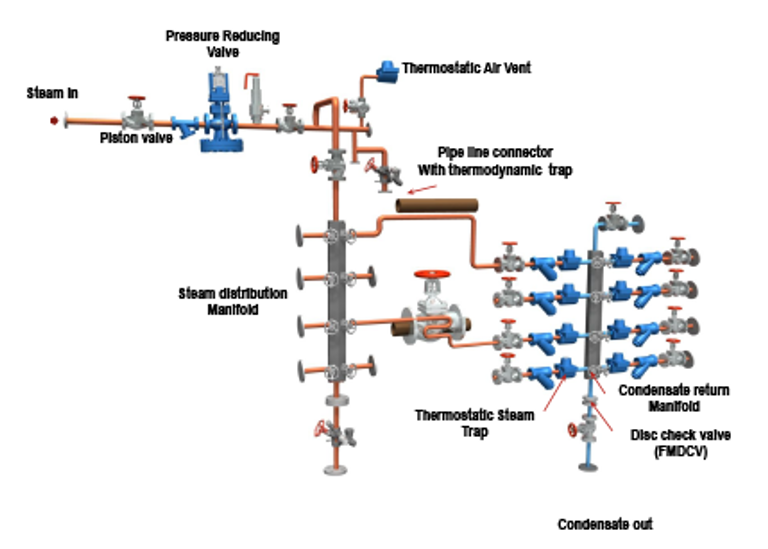

Una o más líneas de tracing, de tamaños generalmente de 3/8" hasta 1” de diámetro nominal, se unen a la tubería principal del producto a transportar. La transferencia de calor a la línea principal puede ser de tres maneras: por conducción, convección y radiación.
Las líneas de tracing por lo general son de bronce, acero al carbono o inoxidable.
Respecto a las trampas de vapor, algunos modelos se prestan mejor para esta aplicación, estas deben ser pequeñas y ligeras en peso, y como a menudo son instaladas a la intemperie su funcionamiento debe ser constante incluso bajo condiciones de lluvia.

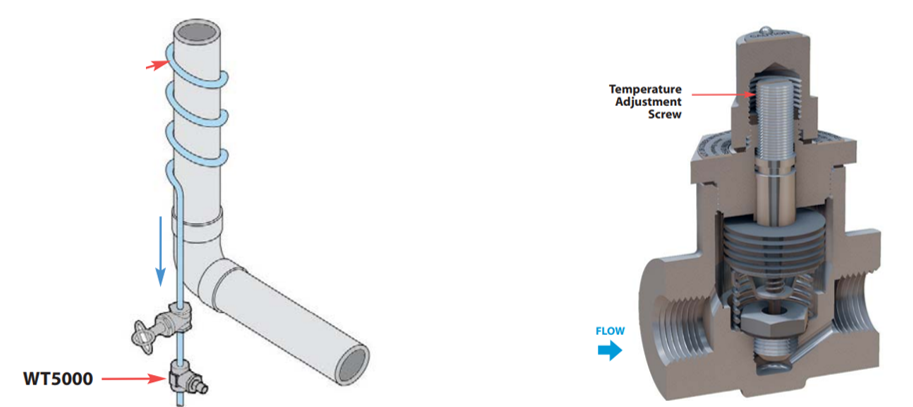

El WT5000 está diseñado específicamente para aplicaciones de tracing de vapor donde se desea un control preciso y ajustable de la temperatura de descarga de condensado.
Tener la capacidad de ajustar la temperatura de descarga de condensado permitiría un control preciso de la temperatura del producto que se está rastreando. La característica significativa de la WT5000 es que la temperatura de descarga de condensado es fácilmente ajustable en campo.
Las placas bimetálicas de metales diferentes que están conectadas al conjunto del asiento de la válvula responden a las variaciones de temperatura. A condiciones relativamente frías, la trampa está abierta para la descarga de condensado. Cuando la temperatura del condensado es igual o superior a la temperatura establecida, los metales reaccionan y se expanden, cerrando la trampa. Ajustable en campo externo del bimetálico el elemento permite el control de la temperatura de descarga del condensado.
