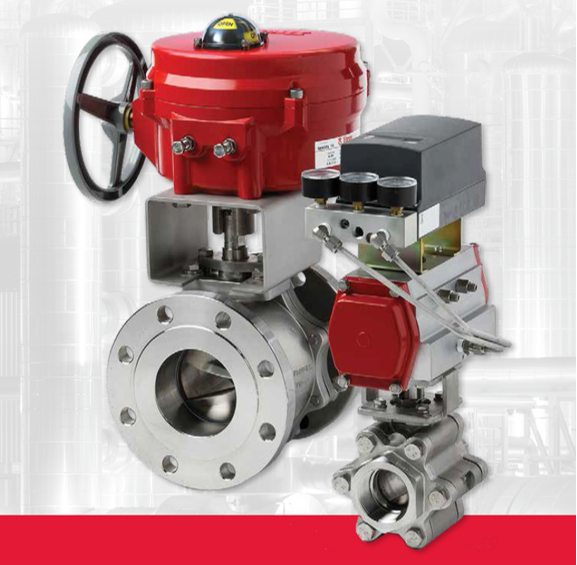

Una válvula de cierre hermético, cero fugas y una válvula de control de precisión combinadas en una.
Características y beneficios
Las válvulas de bola de puerto circular estándar se han usado, y continúan usándose, para muchas aplicaciones de control, como servicios que involucran caídas de presión moderadas. Ahora, con el desarrollo de las bolas en V caracterizadas, se encuentra disponible una gama completa de aplicaciones de control con un control de flujo superior. Estas válvulas de bola de control de 1/4 de vuelta son más compactas, más livianas y mucho menos costosas que las válvulas de globo de tamaño comparable y las válvulas de control segmentadas que ofrecen algunos fabricantes. Las válvulas de control V-Port ofrecen tiempos de respuesta rápidos para controlar las señales debido al control digital avanzado de actuación y las fortalezas inherentes de las válvulas de bola. Estas válvulas superan la Clase VI y ofrecen un cierre hermético sin fugas. Otras características incluyen rango superior y repetibilidad, alta capacidad de flujo, la capacidad de funcionar con fluidos que contienen sólidos y fibras, facilidad de mantenimiento y una interfaz excepcional con PLC y señales de comando de computadora.

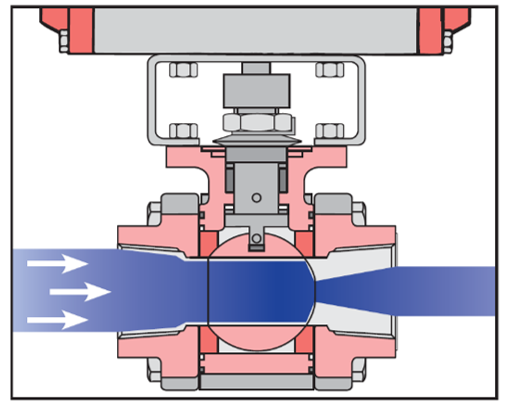

Mayor respuesta lineal
Debido al diseño en línea inherente a las válvulas de bola de control caracterizadas, el medio fluye linealmente a través del sistema de tuberías. El patrón directo proporciona un mayor control de los medios y tiempos de respuesta rápidos a los comandos del controlador.
Control Caracterizado Excepcional

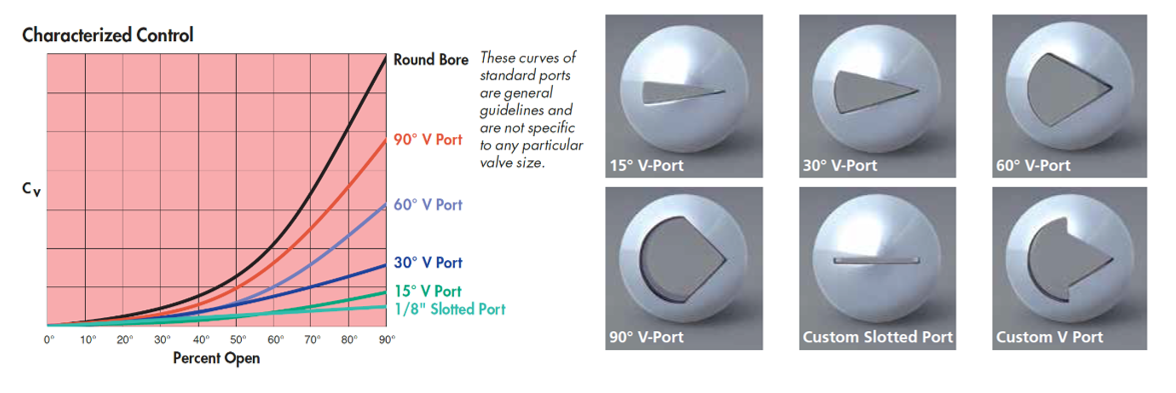

Las bolas caracterizadas proporcionan un control predecible y preciso de los caudales aguas abajo. Estas bolas de corte de precisión igualan el rendimiento de control de las válvulas de globo al tiempo que ofrecen la economía, las características y el tamaño y peso reducidos de las válvulas de bola. Flow-Tek ofrece una amplia gama de bolas caracterizadas V-Port y Slotted Port. Las bolas caracterizadas estándar y un ejemplo de una bola personalizada se muestran líneas abajo. Las bolas de 90 ° y 60 °, como las bolas de orificio redondo estándar, ofrecen una característica de flujo inherente de igual porcentaje. Una bola ranurada y una bola con puerto en V con una abertura de ángulo pequeño, como una bola de 15 °, proporcionan una característica de flujo inherente lineal. Las válvulas de puerto en V de ángulo medio, como una bola de 30 °, proporcionan una característica de flujo inherente de igual porcentaje modificado. Los puertos personalizados también están disponibles para cumplir con los requisitos de control especiales. Diseñado teniendo en cuenta la flexibilidad en las condiciones del proceso, el Cv y las características de control se cambian fácilmente simplemente cambiando la bola.
Amplio rango de trabajo
La bola caracterizada ofrece características de flujo controlable desde la posición casi cerrada hasta la posición completamente abierta de la válvula. Aunque el tipo de puerto y el tamaño de la válvula afectan el rango, las bolas caracterizadas Flow-Tek tienen un rango mínimo de 200:1 y pueden exceder 800:1. Los caudales son altamente repetibles dentro del rango normal de recorrido del 20% al 80%.
Gran capacidad de flujo
Las válvulas de bola de control de Flow-Tek han sido diseñadas para ofrecer características de flujo máximo que son sustancialmente más altas que las válvulas de globo de tamaño comparable. El patrón de flujo inherente de las válvulas de bola aumenta las tasas de flujo y, en muchas aplicaciones, se pueden usar válvulas más pequeñas que el tamaño de la tubería. La acción de autolimpieza de la bola contra el asiento hace que la válvula de bola sea aceptable para servicios de lodos y medios con alto contenido de fibra.
Gotas de alta presión
Diseñada para soportar caídas de presión elevadas y, al mismo tiempo, ofrecer un funcionamiento sin fugas, la serie V-Control ofrece el control de precisión que requieren las industrias de procesos actuales. El límite de δP para líquidos es de hasta 500 psi y el vapor es de hasta 300 psi. Consulte con la fábrica o con su distribuidor para obtener información sobre el tamaño de la válvula de control y las limitaciones de caída de presión.
Cierre bidireccional a prueba de burbujas
Las válvulas de bola de la serie V-Control ofrecen un cierre Clase VI bidireccional hermético a prueba de fugas de acuerdo con las normas FCI 70-2.
Aplicaciones típicas
Control de temperatura, Control de flujo, Control de vapor, Cavitación, Control de nivel y PH
