Hay muchos factores a considerar al decidir si usar una bomba de acoplamiento cerrado o monoblock o una bomba de eje libre o montada en un bastidor. Este artículo detalla los pros y los contras de estos dos estilos de montaje, para ayudar a identificar cuál es el mejor para la aplicación.
Montaje monoblock

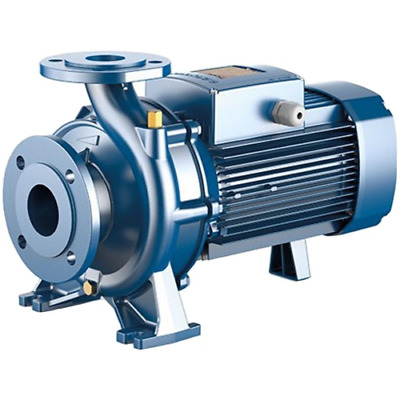

Las bombas de acoplamiento cerrado utilizan un solo eje que se extiende desde el motor hasta el cuerpo de la bomba a través de una abertura en la placa de cubierta. Normalmente, el impulsor se monta directamente en el eje del motor, pero en algunos casos se utiliza un adaptador. Las bombas de acoplamiento cerrado no necesitan acoplamientos, lo que hace que esta opción sea menos costosa que su contraparte montada en bastidor. También ocupan un espacio más pequeño y no necesitan alineación.
Las bombas de acoplamiento cerrado se utilizan para aplicaciones que van desde un simple servicio de agua hasta productos químicos peligrosos. Sin embargo, tenga cuidado con las aplicaciones en las que haya un sello. El líquido de proceso podría dañar el motor en caso de falla del sello.
Sin cojinetes en este diseño de bomba, los cojinetes del motor deben soportar las cargas axiales y radiales de la aplicación. Esto limita el tamaño y la potencia del motor utilizado.
Bombas de eje libre o montadas en bastidor
Las bombas montadas en bastidor se montan junto a un motor en una placa base común, con el eje de la bomba y el eje del motor conectados por un acoplamiento flexible. El diseño incluye un alojamiento de cojinetes para prolongar la vida útil de los cojinetes y permite un funcionamiento continuo con altas cargas radiales y de empuje.
Las bombas montadas en bastidor se utilizan comúnmente para aplicaciones más grandes, donde las potencias nominales oscilan entre 20HP y 200HP y más.
Estas bombas son muy duraderas y es menos probable que fallen debido a un movimiento excesivo. Por lo tanto, espere una vida útil más larga que las bombas de acoplamiento cerrado.
Las bombas montadas en bastidor no necesitan motores personalizados, lo que le brinda más libertad para elegir un motor que satisfaga las necesidades de su aplicación. Las bombas de eje libre son a menudo el diseño de elección para aplicaciones de servicio continuo.
Si necesita ayuda para seleccionar la configuración de bomba adecuada para su aplicación, asegúrese de hablar con su proveedor de equipo industrial de confianza.
