Las válvulas de seguridad y las válvulas de alivio de presión son una medida importante para garantizar presiones de funcionamiento seguras. Por lo tanto, es importante que se instalen correctamente. En este artículo, le proporcionaremos la información necesaria.
Las válvulas de seguridad son requeridas por las aseguradoras, y organismos gubernamentales. Por lo tanto, es importante tener buenos registros actualizados de todas las válvulas de seguridad en los sistemas de presión de la planta, más aún en el sistema de vapor. Con la disponibilidad de tecnología hoy en día, se debe desarrollar una base de datos que contenga toda la información relativa de todos los dispositivos de seguridad en la instalación. La base de datos de válvulas de seguridad debe revisarse periódicamente.
El código que establece los requisitos para las válvulas de seguridad en Estados Unidos es regido por el ASME, American Society of Mechanical Engineers. A través de sus comités, el ASME ha publicado y continúa actualizando los códigos de calderas y recipientes a presión para válvulas de seguridad. Es responsabilidad del personal de la planta, , saber qué códigos se aplican a los diferentes componentes del sistema de vapor.
En los Estados Unidos, las principales consideraciones para las válvulas de seguridad son el dimensionamiento adecuado seguido de una correcta instalación.
Directrices de instalación
Como se indicó anteriormente, es importante que su válvula de seguridad o de alivio de presión esté instalada correctamente. Si la instalación no se realiza con precaución, puede provocar fugas o plantear problemas de seguridad. Para instalar correctamente una válvula de seguridad en su sistema, se deben tener en cuenta los siguientes puntos.
Eliminar la suciedad y los escombros
El asiento de la válvula se puede dañar fácilmente con la suciedad y los desechos presentes en el sistema. Para evitar que la suciedad y los desechos pasen a través de la válvula, el sistema debe limpiarse antes de la instalación (barrido del sistema). Además, la válvula debe instalarse en lugares donde la suciedad y los desechos no puedan acumularse.
Montaje
Monte las válvulas de seguridad en posición vertical. La instalación en posición horizontal puede provocar fugas o un mal funcionamiento.
La válvula de seguridad debe instalarse en lugares donde sea fácil de mantener y regular, y debe haber suficiente espacio de trabajo a su alrededor para realizar reparaciones convenientes en el futuro. La válvula de seguridad no debe instalarse en extremos muertos de tuberías horizontales, para que los materiales sólidos o líquidos no se acumulen y afecten el funcionamiento normal.
Para versiones con bridas: apriete los pernos de manera uniforme. De lo contrario, los demás tornillos no podrán apretarse correctamente. Las válvulas de hierro fundido pueden agrietarse debido a la carga de presión desigual.
No apriete demasiado la válvula. Esto podría dañar las roscas de la válvula y provocar fugas.
Aplique sellador de roscas únicamente a la rosca macho. Aplicarlo a la rosca hembra podría provocar la contaminación del medio.
Si la válvula está a más de 10 pies por encima de un recipiente, debe estar sujeta. Sin soporte, las fuerzas de reacción podrían dañar la válvula u otras partes del sistema.
Para válvulas de seguridad de gran diámetro, debemos considerar la posibilidad de levantarla después del desmontaje. Si es necesario, se puede utilizar un vástago de elevación.
La altura de instalación de la válvula de seguridad debe ser mayor que la del sistema de alivio de presión.
Cuando hay una válvula de corte en la tubería de salida de la válvula de seguridad, se debe usar una sola válvula de compuerta. El vástago de la válvula debe instalarse horizontalmente para evitar que la placa de la válvula se deslice hacia abajo por el peso en caso que el pasador que conecta el vástago de la válvula y la placa de la válvula esté corroído o suelto.
Tubería de entrada
La tubería de entrada debe ser corta y directa. El diámetro de la tubería de entrada nunca debe ser menor que el diámetro de entrada de la válvula. Esto restringirá el flujo.
La entrada no debe ubicarse cerca de áreas de alta turbulencia en un recipiente a presión.
Instale la válvula al menos a 8 o 10 diámetros de tubería desde derivaciones o codos.
Tubería de salida
La tubería de salida siempre debe estar apoyada. Si no es así, su peso puede deformar la válvula, lo que hará que la válvula no se asiente correctamente. Esto puede conducir a una fuga excesiva.
El tamaño nominal de la tubería de salida debe ser igual o mayor que el tamaño de salida de la válvula. Si no es así, el flujo estará restringido y la válvula no descargará tanta capacidad como se supone que debe hacerlo.
La tubería de salida no debe producir ninguna tensión debido a la expansión térmica. A medida que el medio se expande, si la tubería no cede, la válvula puede deformarse y tener fugas.
Operación de la válvula
Se recomienda que la presión de disparo de la válvula sea al menos un 10 % superior a la presión de funcionamiento para evitar fugas. Se sabe que las válvulas de seguridad presentan siseo y fugas cuando se acercan al 80 % o al 90 % de la presión de disparo de la válvula.
Pruebas
Evite probar su válvula con demasiada frecuencia. Levantar la palanca de prueba con demasiada frecuencia puede permitir que entre suciedad u otras materias extrañas en el asiento, lo que puede causar fugas en la válvula. Si bien las pruebas regulares son una parte recomendada de un programa de mantenimiento preventivo, esto solo debe hacerse una vez al año, no una vez al mes.
Instalación de válvulas de seguridad para sistemas de vapor

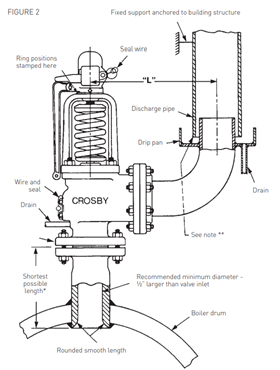

Las válvulas de seguridad son una medida de seguridad común dentro de los sistemas de vapor. Es importante instalar las válvulas de manera que no se acumule condensación en el lado de aguas arriba del disco de la válvula de seguridad. Esto se hace comúnmente instalando la válvula sobre la tubería de vapor. Si la válvula de seguridad se instala en derivaciones tomadas en la parte inferior de la tubería de vapor, el condensado llenará la conexión a la válvula. El condensado puede dañar el asiento de la válvula e influir en el funcionamiento de la válvula.
