La presión en la salida de la trampa puede variar significativamente, es importante comprender la presión de la trampa, ya que esto afectará la presión diferencial utilizada para dimensionar y seleccionar la trampa de vapor adecuada. Además, podría haber casos en los que la presión de suministro de vapor a la entrada de la trampa no sea lo suficiente para “empujar” el condensado hacia la línea de retorno.
A continuación, brevemente, explicaremos 3 diagramas distintos.

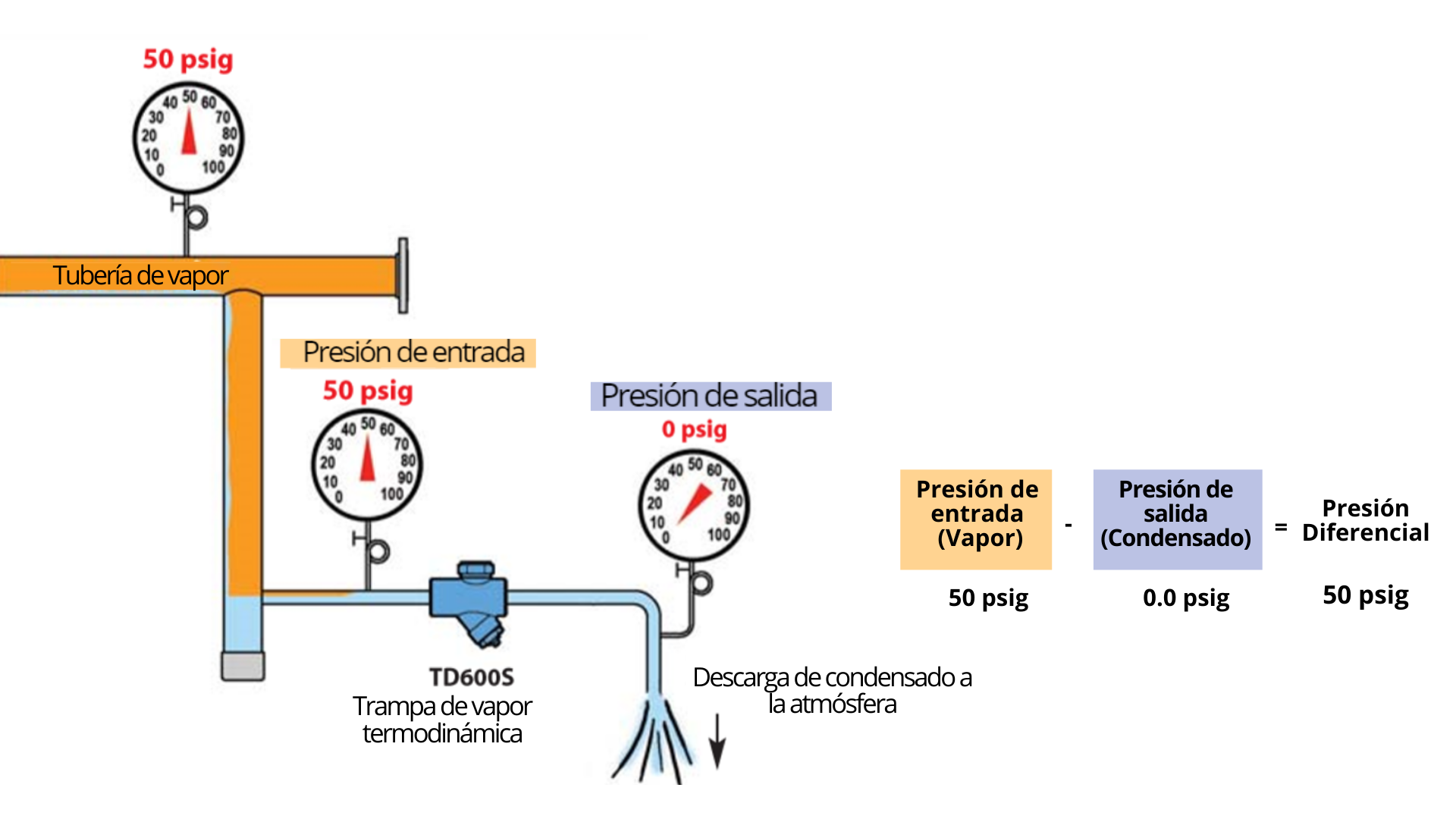

1. Descargar el condesado a la atmósfera.
La presión de vapor “empuja” el condesado a través de la trampa de vapor permitiendo que se descargue del sistema (0 psig).
IMPORTANTE: La descarga de condensado a la atmósfera a menudo se realiza en instalaciones de vapor de gran tamaño, cuando puede ser no rentable o práctico instalar largas distancias de tubería de retorno de condensado a las Calderas.

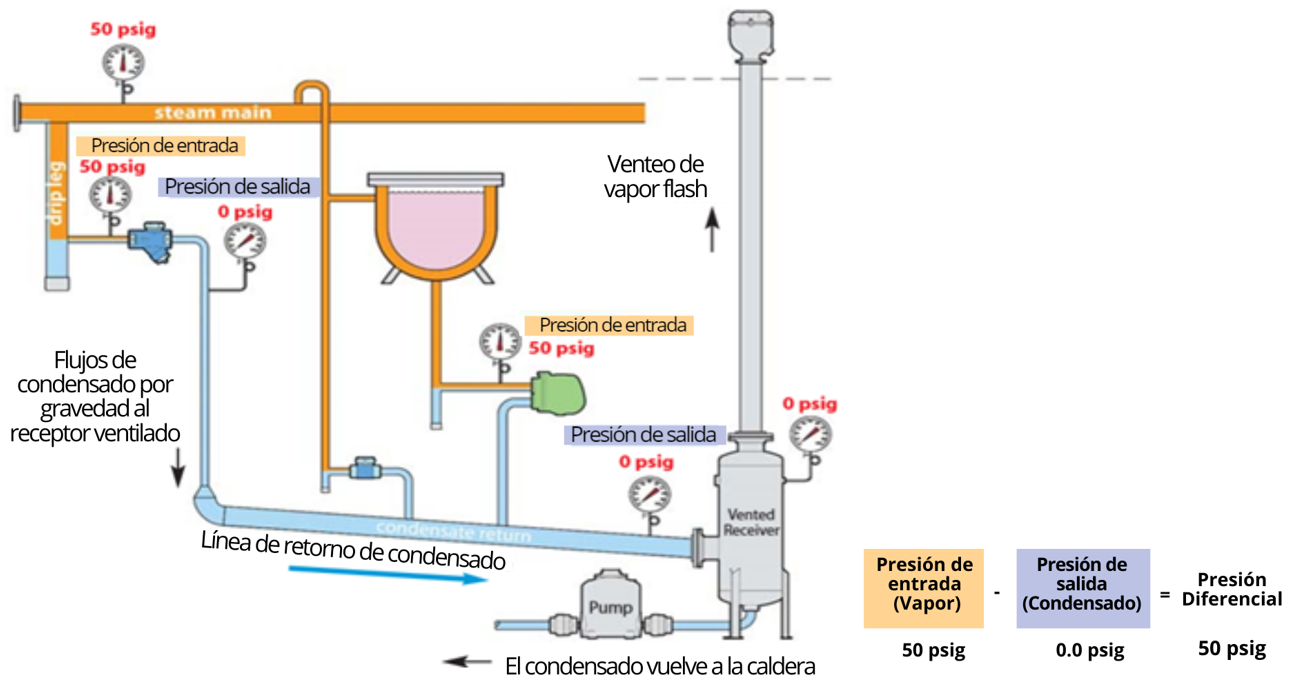

2. Descarga de condensado a la línea de retorno por gravedad conectado a un tanque venteado.
Siempre es recomendable drenar condesado hacia una línea de retorno apoyándonos en la gravedad. Para la mayoría de casos, el condensado es llevado a un tanque recolector de condensado atmosférico (0 psig).
-

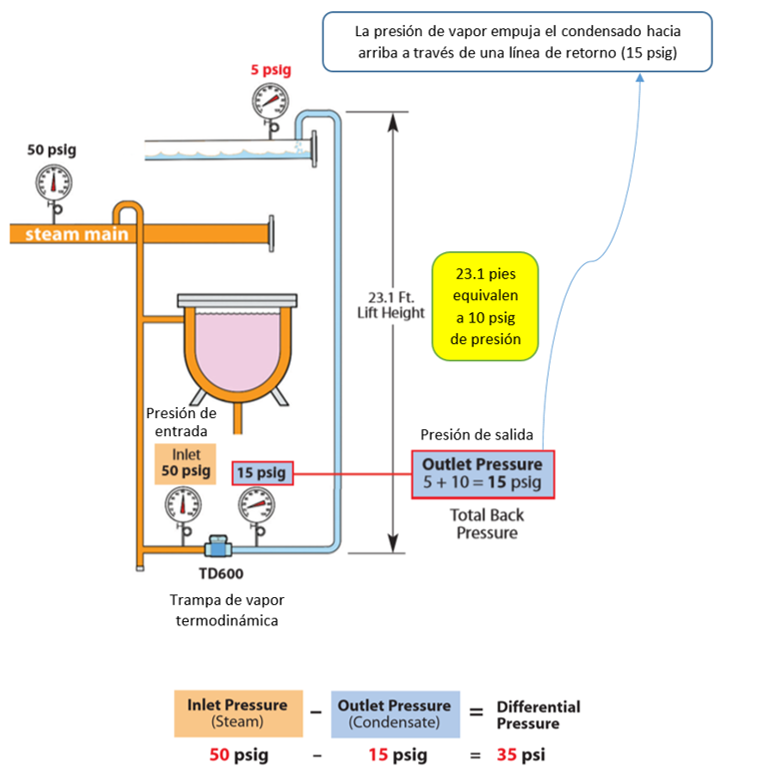

3. Descarga de condensado a una línea de retorno elevada y/o presurizada.
Las líneas de retorno de condensado están diseñadas para drenar por gravedad a 0 psig, sin embargo, a menudo contienen una presión no deseada por estar subdimensionadas o por descargas de vapor vivo proveniente de falla en trampas.
