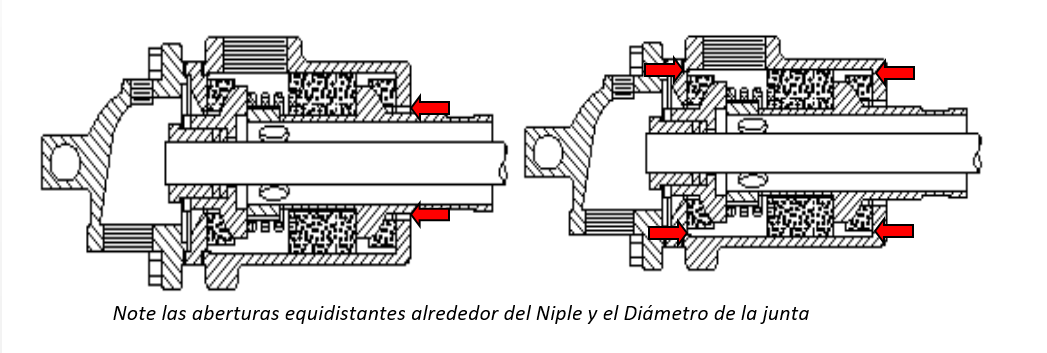

Una junta rotativa está ALINEADA cuando la línea del centro de la junta está alineada con la línea de centro de la brida de adaptación.

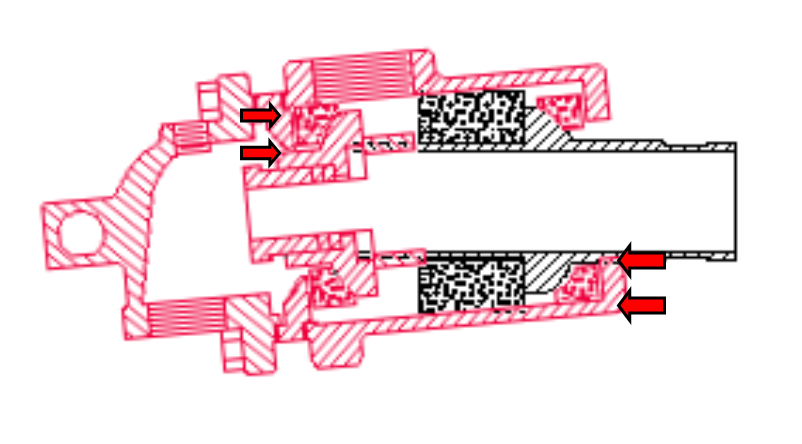

Una Junta está DESALINEADA cuando la línea de centro de la junta no está alineada con la línea de centro de la brida de adaptación
¿Pero siempre nos preguntamos, A qué se debe? ¿Qué es lo que causa el desalineamiento de la junta? Una de las tantas causas de tener desalineada la junta es elegir una tubería incorrecta en la instalación de la Junta Rotativa.
Cuando se hace elige una tubería incorrecta ocurre desalineamiento y causa lo siguiente:
- Fuerza excesiva en el cuerpo de la junta.
- Desgaste excesivo en el sello guía de la junta rotativa auto-suportada.
- Flexión de las barras de sujeción en juntas con barras
- Rotura frecuente en las bridas de acople rápido y las bridas de adaptación.
¿Pero, qué ocurre en el desalineamiento?

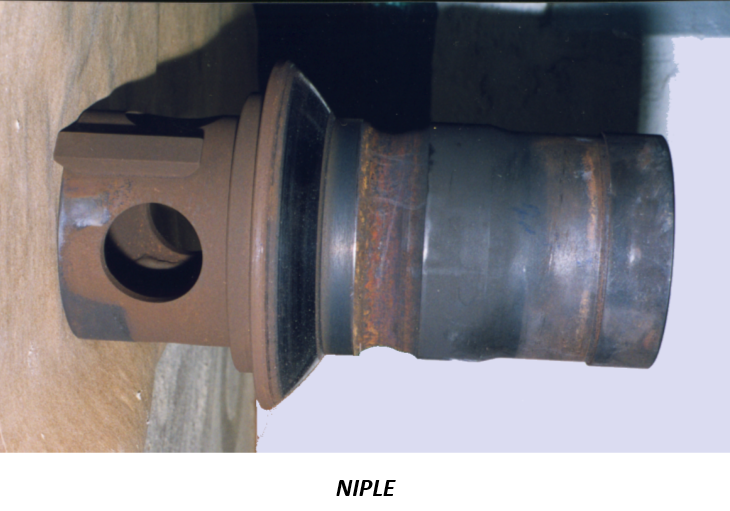

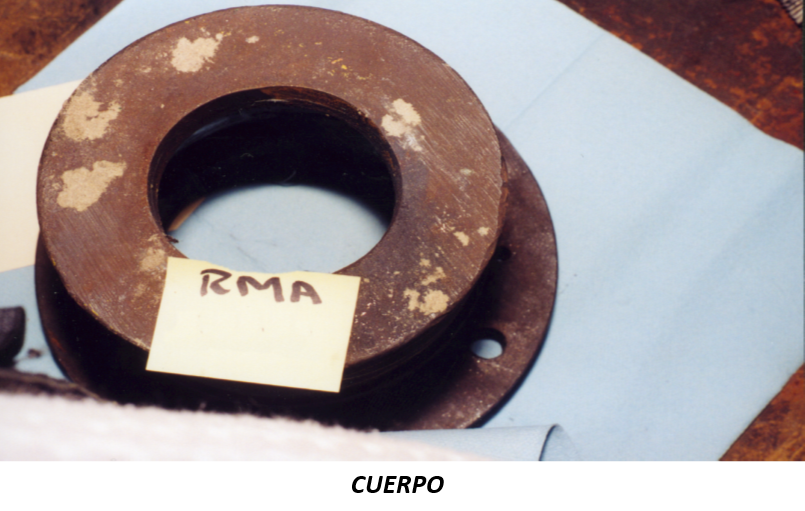

Las aberturas usuales y recomendadas se pierden causando un desgaste visible y dañando el cuerpo de la junta y el Niple.

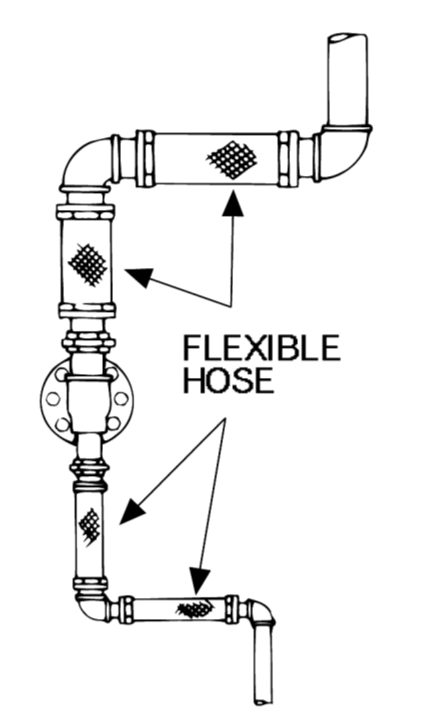

Con registro fotográfico queremos mostrarles las consecuencias del desalineamiento por no considerar un tubo flexible a la entrada y salida de la junta para absorber la expansión térmica de la tubería:
Finalmente se debe tomar en consideración las recomendaciones que hacen los fabricantes para evitar estos problemas, así extender la vida útil y obtener el mejor performance de la junta rotativa.
